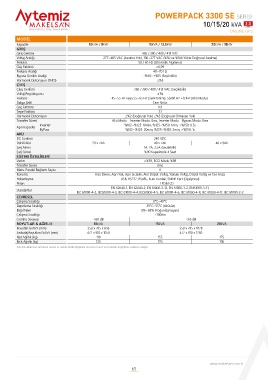

POWERPACK 3300 SE SERİSİ
10/15/20 kVA 3:3
Kesi n tisiz Güç Kaynaklar ı FAZ
ONLINE UPS
MODEL
Kapasite 10kVA / 9kW 15kVA / 13,5kW 20kVA / 18kW
GİRİŞ
Giriş Gerilimi 360 / 380 / 400 / 415 VAC
Voltaj Aralığı 277~485 VAC (Azalma Yok), 190~277 VAC (%50 ve %100 Yükte Doğrusal Azalma)
Frekans 50 / 60 Hz (Otomatik Algılama)
Güç Faktörü ≥0,99
Frekans Aralığı 40~70 Hz
Bypass Gerilim Aralığı -%40~+%15 (Seçilebilir)
Harmonik Distorsiyon (THDi) ≤%5
ÇIKIŞ
Çıkış Gerilimi 360 / 380 / 400 / 415 VAC (Seçilebilir)
Voltaj Regülasyonu ±1%
Frekans 45~55 Hz veya 55~65 Hz (Senkronize); 50/60 Hz ±0.1Hz (Akü Modu)
Dalga Şekli Tam Sinüs
Güç Faktörü 0.9
Tepe Faktörü 3:1
Harmonik Distorsiyon ≤%2 (Doğrusal Yük) ≤%5 (Doğrusal Olmayan Yük)
Transfer Süresi Akü Modu - Inverter Modu: 0ms, Inverter Modu - Bypass Modu: 0ms
Inverter %102~%125: 10min, %125~%150: 1min, >%150: 0.5s
Aşırı Kapasite
ByPass %102~%125: 20min, %125~%150: 2min, >%150: 1s
AKÜ
DC Gerilimi 240 VDC
Dahili Akü 20 x 7Ah 40 x 7Ah 40 x 9Ah
Şarj Akımı 1A, 2A, 3,5A (Seçilebilir)
Şarj Süresi %90 Kapasitede 4 Saat
SİSTEM ÖZELLİKLERİ
Verim ≥%93, ECO Modu %98
Transfer Süresi 0ms
Maks. Paralel Bağlantı Sayısı 6
Koruma Kısa Devre, Aşırı Yük, Aşırı Sıcaklık, Akü Düşük-Voltaj, Yüksek Voltaj, Düşük Voltaj ve Fan Arıza
Haberleşme USB, RS232, RS485, Kuru Kontak, SNMP Kart (Opsiyonel)
Ekran LED&LCD
EN 62040-1, EN 62040-2, EN 61000-3-12, EN 61000-3-2, EN61000-3-11,
Standartlar
IEC 61000-4-2, IEC61000-4-3, IEC 61000-4-4, IEC61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, IEC 61000-2-2
ÇEVRESEL
Çalışma Sıcaklığı 0°C~40°C
Depolama Sıcaklığı -25°C~55°C (Aküsüz)
Bağıl Nem 0%~95% (Yoğunlaşmayan)
Çalışma Sıcaklığı ≤1000m
Gürültü Seviyesi <60 dB <65 dB
BOYUTLAR & AĞIRLIK 10kVA 15kVA 20kVA
Boyutlar GxDxY (mm) 350 x 785 x 858 350 x 785 x 1078
Ambalaj Boyutları GxDxY (mm) 472 x 910 x 1050 472 x 910 x 1260
Net Ağırlık (kg) 110 155 175
Brüt Ağırlık (kg) 125 170 190
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
