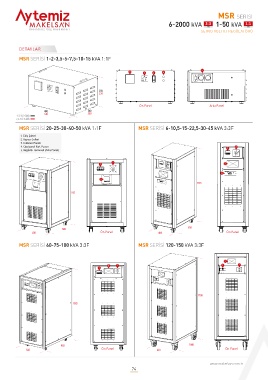

MSR SERİSİ
6-2000 kVA 3:3 1:1
FAZ 1-50 kVA
Kesi n tisiz Güç Kaynaklar ı FAZ
SERVO VOLTAJ REGÜLATÖRÜ

DETAYLAR

MSR SERİSİ 1-2-3,5-5-7,5-10-15 kVA 1:1F

5
3 1 2 4

250
250

Ön Panel Arka Panel
480 340
1-2-3,5-5kVA 530 350
7,5-10-15kVA
MSR SERİSİ 20-25-30-40-50 kVA 1:1F MSR SERİSİ 6-10,5-15-22,5-30-45 kVA 3:3F
1. Giriş Şalteri
2. Bypass Şalteri
3. Kullanıcı Paneli
4. Opsiyonel Kart Yuvası 1 2
5. Bağlantı Terminali (Arka Panel)

2
1 3
4
3
1135

935

650
600
500 Ön Panel 400 Ön Panel

MSR SERİSİ 60-75-100 kVA 3:3F MSR SERİSİ 120-150 kVA 3:3F

3
3 2 1 2
1

1700

1385

950 1000
560 Ön Panel 620 Ön Panel

www.makelsan.com.tr
74
