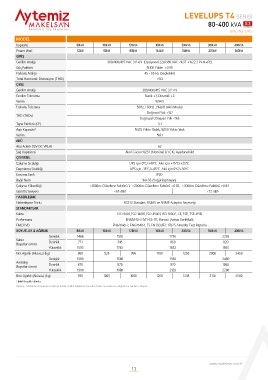

LEVELUPS T4 SERİSİ
80-400 kVA 3:3
Kesi n tisiz Güç Kaynaklar ı FAZ
ONLINE UPS
MODEL
Kapasite 80kVA 100kVA 120kVA 160kVA 200kVA 300kVA 400kVA
Power Watt 72kW 90kW 108kW 144kW 180kW 270kW 360kW
GİRİŞ
Gerilim Aralığı 380/400/415 VAC 3 P+N (Opsiyonel 220/380 VAC -%37 +%22 3 P+N+PE)
Güç Faktörü %100 Yükte >0.99
Frekans Aralığı 45 - 65 Hz (Seçilebilir)
Total Harmonik Distorsiyon (THDi) <%3
ÇIKIŞ
Gerilim Aralığı 380/400/415 VAC 3 P+N
Gerilim Toleransı Statik ±1, Dinamik ±3
Verim %94.5
Frekans Toleransı 50Hz / 60Hz ±%0,01 (Akü Modu)
Doğrusal Yük <%2
THD (THDv)
Doğrusal Olmayan Yük <%5
Tepe Faktörü (CF) 3:1
Aşırı Kapasite* %125 Yükte 10dak, %150 Yükte 1dak
Verim %91
AKÜ
Akü Adedi (12V DC VRLA) 62
Şarj Kapasitesi Aktif Gücün %25’i (Nominal 0,1 C10, Ayarlanabilir)
ÇEVRESEL
Çalışma Sıcaklığı UPS için 0°C/+40°C Akü için +15°C/+25°C
Depolama Sıcaklığı UPS için -15°C/+45°C Akü için 0°C/+30°C
Koruma Sınıfı IP20
Bağıl Nem %0-95 (Yoğunlaşmayan)
Çalışma Yüksekliği <1000m: Düzeltme Faktörü 1, <2000m: Düzeltme Faktörü >0.92, <3000m: Düzeltme Faktörü >0.84
Gürültü Seviyesi <65 dBA <72 dBA
HABERLEŞME
Haberleşme Portu RS232 Standart, RS485 ve SNMP Adaptör Seçeneği
STANDARTLAR
Kalite ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB
Performans EN62040-3 (VFI-SS-111, Bureau Veritas Sertifikalı)
EMC/LVD EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Akredite Test Raporlu
BOYUTLAR & AĞIRLIK 80kVA 100kVA 120kVA 160kVA 200kVA 300kVA 400kVA
Genişlik 1466 1510 1750 2355
Kabin
Boyutları (mm) Derinlik 771 818 868 820
Yükseklik 1593 1745 1832 1855
Net Ağırlık (Aküsüz) (kg) 860 935 996 1189 1258 2000 2450
Genişlik 1580 1580 1930 2480
Ambalaj
Boyutları (mm) Derinlik 870 870 970 1080
Yükseklik 1980 1980 2120 2280
Brüt Ağırlık (Aküsüz) (kg) 930 1005 1066 1269 1338 2110 2580
* Belirli koşullar altında.
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
