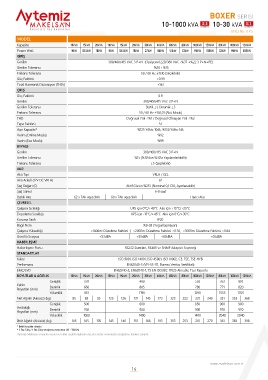

Page 16 - makelsan-ups-katalog.pdf

BOXER SERİSİ
10-1000 kVA 3:3 10-30 kVA 3:1
Kesi n tisiz Güç Kaynaklar ı FAZ FAZ
ONLINE UPS
MODEL
Kapasite 10kVA 15kVA 20kVA 10kVA 15kVA 20kVA 30kVA 40kVA 60kVA 80kVA 100kVA 120kVA 80kVA 100kVA 120kVA
Power Watt 9kW 13.5kW 18kW 9kW 13.5kW 18kW 27kW 36kW 54kW 72kW 90kW 108kW 72kW 90kW 108kW
GİRİŞ
Gerilim 380/400/415 VAC 3 P+N (Opsiyonel 220/380 VAC -%37 +%22 3 P+N+PE)
Gerilim Toleransı -%20 +%15
Frekans Toleransı 50 / 60 Hz ±%10 (Seçilebilir)
Güç Faktörü >0.99
Total Harmonik Distorsiyon (THDi) <%3
ÇIKIŞ
Güç Faktörü 0.9
Gerilim 380/400/415 VAC 3 P+N
Gerilim Toleransı Statik ±1, Dinamik ±3
Frekans Toleransı 50 / 60 Hz ±%0,01 (Akü Modu)
THD Doğrusal Yük <%1 / Doğrusal Olmayan Yük <%3
Tepe Faktörü 3:1
Aşırı Kapasite* %125 Yükte 10dk, %150 Yükte 1dk
Verim (Online Modu) %92
Verim (Eco Modu) %99
BYPASS
Gerilim 380/400/415 VAC 3 P+N
Gerilim Toleransı %15 (%10’dan %30’a Yapılandırılabilir)
Frekans Toleransı ±5 (Seçilebilir)
AKÜ
Akü Tipi VRLA / GEL
Akü Adedi (12V DC VRLA) 62
Şarj Değeri (C) Aktif Gücün %25’i (Nominal 0,1 C10, Ayarlanabilir)
Şarj Süresi 6-8 saat
Dahili Akü 62 x 7Ah veya 9Ah 60 x 7Ah veya 9Ah Harici Akü
ÇEVRESEL
Çalışma Sıcaklığı UPS için 0°C/+40°C Akü için +15°C/+25°C
Depolama Sıcaklığı UPS için -15°C/+45°C Akü için 0°C/+30°C
Koruma Sınıfı IP20
Bağıl Nem %0-95 (Yoğunlaşmayan)
Çalışma Yüksekliği <1000m: Düzeltme Faktörü 1, <2000m: Düzeltme Faktörü >0.92, <3000m: Düzeltme Faktörü >0.84
Gürültü Seviyesi <53dBA <55dBA <60dBA <65dBA
HABERLEŞME
Haberleşme Portu RS232 Standart, RS485 ve SNMP Adaptör Seçeneği
STANDARTLAR
Kalite ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB
Performans EN62040-3 (VFI-SS-111, Bureau Veritas Sertifikalı)
EMC/LVD EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Akredite Test Raporlu
BOYUTLAR & AĞIRLIK 10kVA 15kVA 20kVA 10kVA 15kVA 20kVA 30kVA 40kVA 60kVA 80kVA 100kVA 120kVA 80kVA 100kVA 120kVA
Genişlik 370 490 530 763 810
Kabin
Boyutları (mm) Derinlik 660 805 780 771 820
Yükseklik 851 1190 1290 1555 1705
Net Ağırlık (Aküsüz) (kg) 85 85 85 125 126 131 145 173 323 222 231 240 331 353 368
Genişlik 500 600 650 900 900
Ambalajlı
Boyutları (mm) Derinlik 760 900 900 970 970
Yükseklik 1000 1400 1400 2040 2040
Brüt Ağırlık (Aküsüz) (kg) 105 105 105 145 146 151 166 193 353 253 261 270 361 383 398
* Belirli koşullar altında
* 3 Faz Giriş / 1 Faz Çıkış versiyonu mevcuttur (10 - 30kVA)
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
