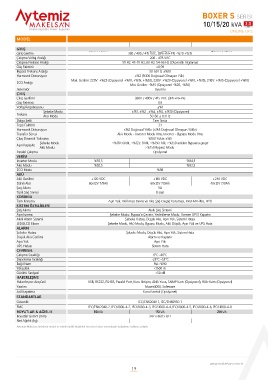

BOXER S SERİSİ
10/15/20 kVA 3:3
Unint erruptible Power Supplies FAZ
ONLINE UPS
MODEL

GİRİŞ
Kapasite 10kVA / 9kW 15kVA / 13,5kW 20kVA / 18kW
Giriş Gerilim 380 / 400 / 415 VAC, (3Ph+N+PE) -%20 +%15
Çalışma Voltaj Aralığı 208 - 478 VAC
Çalışma Frekans Aralığı 50 Hz: 45-55 Hz; 60 Hz: 54-66 Hz (Otomatik Algılama)
Güç Faktörü ≥0,99
Bypass Frekans Aralığı 50-60 Hz ±%10
Harmonik Distorsiyon ≤%3 (%100 Doğrusal Olmayan Yük)
Mak. Gerilim: 220V: +%25 (Opsiyonel +%10, +%15, +%20), 230V: +%20 (Opsiyonel +%10, +%15), 240V: +%15 (Opsiyonel +%10)
ECO Aralığı
Min. Gerilim: -%45 (Opsiyonel -%20, -%30)
Jeneratör Uyumlu
ÇIKIŞ
Çıkış Gerilimi 380V / 400V / 415 VAC (3Ph+N+PE)
Güç Faktörü 0,9
Voltaj Regülasyonu ±%1
Şebeke Modu ±%1, ±%2 , ±%4, ±%5, ±%10 (Opsiyonel)
Frekans
Akü Modu 50-60 ± 0,1 Hz
Dalga Şekli Tam Sinüs
Tepe Faktörü 3:1
Harmonik Distorsiyon ≤%2 Doğrusal Yükle (≤%5 Doğrusal Olmayan Yükle)
Transfer Süresi Akü Modu - Inverter Modu 0ms, Inverter - Bypass Modu 0ms
Çıkış Dinamik Toleransı %100 Yükte ±%5
Şebeke Modu ≤%110: 60dk, ≤%125: 10dk, ≤%150: 1dk, ≥%150 aniden Bypass’a geçer
Aşırı Kapasite
Akü Modu >%150 Bypass Modu
Paralel Çalışma Opsiyonel
VERİM
Inverter Modu %93,5 %94,5
Akü Modu %92,5 %93,5
ECO Modu %98
AKÜ
Akü Gerilimi ±120 VDC ±180 VDC ±240 VDC
Dahili Akü 60x12V 7/9Ah 60x12V 7/9Ah 40x12V 7/9Ah
Şarj Akımı 5A
Tipik Şarj Süresi 8 saat
KORUMA
Tam Koruma Aşırı Yük, Akıllı Kısa Devre ve Akü Şarj-Deşarj Koruması, RFI/EMI Filtre, IP20
SİSTEM ÖZELLİKLERİ
Şarj Akımı Akıllı Şarj Sistemi
Aşırı Isınma Şebeke Modu: Bypass’a Çevirin; Yedekleme Modu; Hemen UPS’i Kapatın
Akıllı Alarm Sistemi Şebeke Hatası, Düşük Akü, Aşırı Yük, Sistem Hatası
LED&LCD Ekran Şebeke Modu, Akü Modu, Bypass Modu, Akü Düşük, Aşırı Yük ve UPS Hata
ALARM
Şebeke Hatası Şebeke Modu, Düşük Akü, Aşırı Yük, Sistem Hata
Düşük Akü Gerilimi Alarm ve Kapanır
Aşırı Yük Aşırı Yük
UPS Hatası Sistem Hata
ÇEVRESEL
Çalışma Sıcaklığı 0°C~40°C
Depolama Sıcaklığı -25°C~55°C
Bağıl Nem %0~%90
Yükseklik <1500 m
Gürültü Seviyesi <50 dB
HABERLEŞME
Haberleşme Arayüzü USB, RS232, RS485, Paralel Port, Kuru İletişim, Akıllı Yuva, SNMP Kartı (Opsiyonel), Röle Kartı (Opsiyonel)
Yazılım Muser4000, Sofeware
Acil Kapatma Kuru Kontak (Opsiyonel)
STANDARTLAR
Güvenlik IEC/EN62040-1, IEC/EN60950-1
EMC IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8
BOYUTLAR & AĞIRLIK 10kVA 15kVA 20kVA
Boyutlar GxDxY (mm) 342 x 860 x 827
Net Ağırlık (kg)
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
