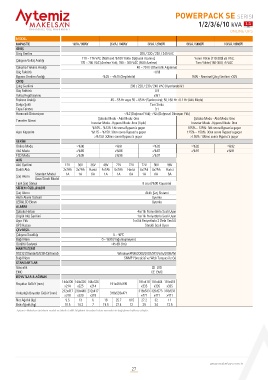

Page 27 - makelsan-ups-katalog.pdf

POWERPACK SE SERİSİ
1/2/3/6/10 kVA 1:1
Kesi n tisiz Güç Kaynaklar ı FAZ
ONLINE UPS
MODEL
KAPASİTE 1kVA / 900W 2kVA / 1800W 3kVA / 2700W 6kVA / 5400W 10kVA / 9000W
GİRİŞ
Giriş Gerilim 208 / 220 / 230 / 240 VAC
110 ~ 176 VAC (%50 and %100 Yükte Doğrusal Azalma); Yarım Yükte (110-300) ±5 VAC,
Çalışma Voltaj Aralığı
176 ~ 280 VAC (Azalma Yok); 280 ~ 300 VAC (%50 Azalma) Tam Yükte (160-300) ±5 VAC
Çalışma Frekans Aralığı 40 ~ 70 Hz (Otomatik Algılama)
Güç Faktörü ≥0.99
Bypass Gerilim Aralığı -%25 ~ +%15 (Seçilebilir) 160V - Nominal Çıkış Gerilimi +32V
ÇIKIŞ
Çıkış Gerilimi 208 / 220 / 230 / 240 VAC (Ayarlanabilir)
Güç Faktörü 0.9
Voltaj Regülasyonu ±%1
Frekans Aralığı 45 ~ 55 Hz veya 55 ~ 65 Hz (Senkronize); 50 / 60 Hz ±0.1 Hz (Akü Modu)
Dalga Şekli Tam Sinüs
Tepe Faktörü 3:1
Harmonik Distorsiyon ≤%2 (Doğrusal Yük); ≤%5 (Doğrusal Olmayan Yük)
Şebeke Modu - Akü Modu: 0ms Şebeke Modu - Akü Modu: 0ms
Transfer Süresi
Inverter Modu - Bypass Modu: 4ms (Tipik) Inverter Modu - Bypass Modu: 0ms
%105 ~ %125: 1dk sonra Bypass’a geçer 105% ~ 125%: 3dk sonra Bypass’a geçer
Aşırı Kapasite %125 ~ %150: 30sn sonra Bypass’a geçer 125% ~ 150%: 30sn sonra Bypass’a geçer
>%150: 300ms sonra Bypass’a geçer >150%: 100ms sonra Bypass’a geçer
VERİM
Online Modu ≥%90 ≥%91 ≥%92 ≥%92 ≥%92
Akü Modu ≥%85 ≥%86 ≥%87 ≥%91 ≥%91
ECO Modu ≥%95 ≥%96 ≥%97 ≥%98 ≥%98
AKÜ
Akü Gerilimi 12V 36V 36V 48V 72V 72V 72V 96V 96V 192V-240V
Dahili Akü 2x7Ah 3x7Ah Harici 4x7Ah 6x7Ah Harici 6x7Ah 8x7Ah Harici 16-20 x 7-9Ah
Standart Model 1A 1A 6A 1A 1A 6A 1A 6A 6A 3.5A
Şarj Akımı
Uzun Süreli Model 1A / 3.5A / 7A
Tipik Şarj Süresi 8 saat (%90 Kapasite)
SİSTEM ÖZELLİKLERİ
Şarj Akımı Akıllı Şarj Sistemi
Akıllı Alarm Sistemi Uyumlu
LED&LCD Ekran Uyumlu
ALARM
Şebeke Hatası 4sn’lik Periyotlarla Sesli Uyarı
Düşük Akü Gerilimi 1sn’lik Periyotlarla Sesli Uyarı
Aşırı Yük 1sn’lik Periyotlarla 2 Defa Sesli Uyarı
UPS Hatası Sürekli Sesli Uyarı
ÇEVRESEL
Çalışma Sıcaklığı 0 ~ 40ºC
Bağıl Nem 0 ~ %90 (Yoğunlaşmayan) 20-%90 RH @ 0-40ºC (Yoğunlaşmayan)
Gürültü Seviyesi ≤45 dB (1m) ≤50 dB (1m)
HABERLEŞME
RS232 (Standart)/USB (Optional) Windows®98/2000/2003/XP/Vista/2008/Windows®7/8/10
Bağıl Nem SNMP Yöneticisi ve Web Tarayıcı ile Güç Yönetimi
STANDARTLAR
Güvenlik CE LVD
EMC CE EMC
BOYUTLAR & AĞIRLIK
144x336 144x336 144x336 191x418 191x464 191x418
Boyutlar GxDxY (mm) 191x418x335 191x487x715
x214 x225 x214 x335 x335 x335
232x417 230x440 232x417 318x533 320x573 318x533
Ambalajlı Boyutlar GxDxY (mm) 318x533x471 286x614x780
x318 x330 x318 x471 x471 x471
Net Ağırlık (kg) 9.5 13 6 18 25.7 10.5 27.2 32 11 64.1 70.8
Brüt Ağırlık (kg) 10.5 14.2 7 19.5 27.4 12 29 34 12.5 72.2 78.9
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
