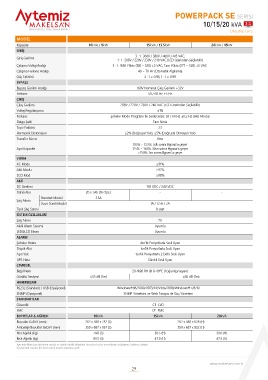

Page 29 - makelsan-ups-katalog.pdf

POWERPACK SE SERİSİ
10/15/20 kVA 3:1
Kesi n tisiz Güç Kaynaklar ı FAZ
ONLINE UPS
MODEL
Kapasite 10kVA / 9kW 15kVA / 13.5kW 20kVA / 18kW
GİRİŞ
3 : 1 : 360V / 380V / 400V / 415 VAC;
Giriş Gerilimi
1 : 1 : 208V / 220V / 230V / 240 VAC (LCD üzerinden Seçilebilir)
Çalışma Voltaj Aralığı 3 : 1 : %50 Yükte (190 ~ 520) ±5 VAC, Tam Yükte (277 ~ 520) ±5 VAC
Çalışma Frekans Aralığı 40 ~ 70 Hz (Otomatik Algılama)
Güç Faktörü 3 : 1 ≥ 0.95; 1 : 1 ≥ 0.99
BYPASS
Bypass Gerilim Aralığı 160V Nominal Çıkış Gerilimi +32V
Frekans 50 / 60 Hz ±5 Hz
ÇIKIŞ
Çıkış Gerilimi 208V / 220V / 230V / 240 VAC (LCD üzerinden Seçilebilir)
Voltaj Regülasyonu ±1%
Frekans Şebeke Modu Programı ile Senkronize: 50 / 60 Hz ±0.2 Hz (Akü Modu)
Dalga Şekli Tam Sinüs
Tepe Faktörü 3:1
Harmonik Distorsiyon ≤2% (Doğrusal Yük); ≤5% (Doğrusal Olmayan Yük)
Transfer Süresi 0ms
105% ~ 125%: 3dk sonra Bypass’a geçer
Aşırı Kapasite 125% ~ 150%: 30sn sonra Bypass’a geçer
>150%: 1sn sonra Bypass’a geçer
VERİM
AC Modu ≥91%
Akü Modu ≥92%
ECO Mod ≥98%
AKÜ
DC Gerilimi 192 VDC / 240 VDC
Dahili Akü 20 x 7Ah (16 Ops.) - -
Standart Model 3.5A - -
Şarj Akımı
Uzun Süreli Model 1A / 3.5A / 7A
Tipik Şarj Süresi 8 saat
SİSTEM ÖZELLİKLERİ
Şarj Akımı 7A
Akıllı Alarm Sistemi Uyumlu
LED&LCD Ekran Uyumlu
ALARM
Şebeke Hatası 4sn’lik Periyotlarla Sesli Uyarı
Düşük Akü 1sn’lik Periyotlarla Sesli Uyarı
Aşırı Yük 1sn’lik Periyotlarla 2 Defa Sesli Uyarı
UPS Hata Sürekli Sesli Uyarı
ÇEVRESEL
Bağıl Nem 20-%90 RH @ 0-40ºC (Yoğunlaşmayan)
Gürültü Seviyesi ≤55 dB (1m) ≤60 dB (1m)
HABERLEŞME
RS232 (Standart) / USB (Opsiyonel) Windows®98/2000/2003/XP/Vista/2008/Windows®7/8/10
SNMP (Opsiyonel) SNMP Yöneticisi ve Web Tarayıcı ile Güç Yönetimi
STANDARTLAR
Güvenlik CE LVD
EMC CE EMC
BOYUTLAR & AĞIRLIK 10kVA 15kVA 20kVA
Boyutlar GxDxY (mm) 262 x 580 x 732 (S) 262 x 580 x 628 (H)
Ambalajlı Boyutlar GxDxY (mm) 359 x 687 x 937 (S) 359 x 687 x 832 (H)
Net Ağırlık (kg) 74.0 (S) 38.5 (H) 39.0 (H)
Brüt Ağırlık (kg) 83.5 (S) 47.0 (H) 47.5 (H)
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
(S) standart model, (H) uzun süreli model anlamına gelir.

www.makelsan.com.tr
29
