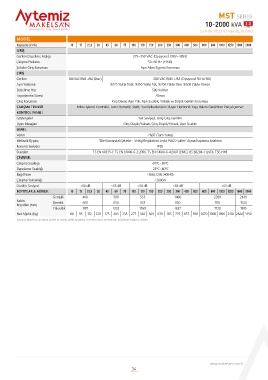

Page 34 - makelsan-ups-katalog.pdf

MST SERİSİ
10-2000 kVA 3:3
Kesi n tisiz Güç Kaynaklar ı FAZ
STATİK VOLTAJ REGÜLATÖRÜ
MODEL
Kapasite (kVA) 10 15 22,5 30 45 60 75 100 120 150 200 250 300 400 500 600 800 1000 1250 1600 2000
GİRİŞ
Gerilim Düzeltme Aralığı 275~450 VAC (Opsiyonel: 190V~485V)
Çalışma Frekansı 50~60 Hz (±%10)
Şebeke Giriş Koruması Aşırı Akım Sigorta Koruması
ÇIKIŞ
Gerilim 380 VAC RMS ±%3 (Stan.) 380 VAC RMS ±%5 (Opsiyonel %1 to %5)
Aşırı Yükleme %125 Yükte 10dk, %150 Yükte 1dk, %200 Yükte 10sn, %500 Yükte 20msn
Düzeltme Hızı 500 Volt/sn
Toparlanma Süresi 20msn
Çıkış Koruması Kısa Devre, Aşırı Yük, Aşırı Sıcaklık, Yüksek ve Düşük Gerilim Koruması
ÇALIŞMA TEKNİĞİ Mikro İşlemci Kontrollü, Tam Otomatik, Statik, Yarı İletkenlerden Oluşan Elektronik Yapı, Bakım Gerektiren Parça İçermez
KONTROL PANELİ
Göstergeler Yük Seviyesi, Giriş-Çıkış Gerilimi
Uyarı Mesajları Giriş Düşük/Yüksek, Çıkış Düşük/Yüksek, Aşırı Sıcaklık
GENEL
Verim >%97 (Tam Yükte)
Mekanik Bypass “Elle Kumandalı Şebeke - Voltaj Regülatörü Seçici PAKO Şalter” Açma/Kapatma Anahtarı
Koruma Seviyesi IP20
Standart TS EN 60335-1, TS EN 61000-6-2:2006, TS EN 61000-6-4:2007 (EMC), IEC60204-1 (LVD), TSE-HYB
ÇEVRESEL
Çalışma Sıcaklığı -10ºC~50ºC
Depolama Sıcaklığı -25ºC~60ºC
Bağıl Nem <%90, DIN (40040)
Çalışma Yüksekliği <2000m
Gürültü Seviyesi <50 dB <55 dB <58 dB <58 dB <63 dB
BOYUTLAR & AĞIRLIK 10 15 22,5 30 45 60 75 100 120 150 200 250 300 400 500 600 800 1000 1250 1600 2000
Genişlik 400 500 555 1400 2280 2430
Kabin Derinlik 600 650 825 850 1110 1520
Boyutları (mm)
Yükseklik 1187 1333 1559 1637 1730 1905
Net Ağırlık (Kg) 80 95 112 120 175 203 233 277 320 369 639 705 775 857 930 1670 1800 1890 2110 2820 3150
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
