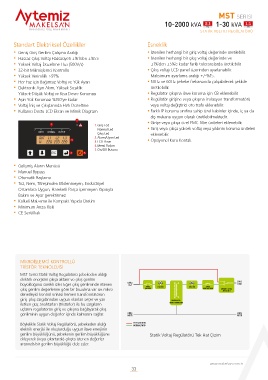

MST SERİSİ
10-2000 kVA 3:3 1-30 kVA 1:1
Kesi n tisiz Güç Kaynaklar ı FAZ FAZ
STATİK VOLTAJ REGÜLATÖRÜ

Standart Elektriksel Özellikler Esneklik
• Geniş Giriş Gerilim Çalışma Aralığı • İstenilen herhangi bir giriş voltaj değerinde üretilebilir.
• Hassas Çıkış Voltaj Hassasiyeti ±%1’den ±%5’e • İstenilen herhangi bir çıkış voltaj değerinde ve
• Yüksek Voltaj Düzeltme Hızı (500V/s) ±1%’den ±5%’e kadar farklı toleranslarda üretilebilir.
• 32-bit Mikroişlemci Kontrollü • Çıkış voltajı LCD panel üzerinden ayarlanabilir.
• Yüksek Verimlilik >97% Maksimum ayarlama aralığı +/-%15.
• Her Faz için Bağımsız Voltaj ve Yük Ayarı • 50Hz ve 60Hz şebeke frekansında çalışabilecek şekilde
• Elektronik Aşırı Akım, Yüksek Sıcaklık üretilebillir.
Yüksek-Düşük Voltaj ve Kısa Devre Koruması • Regülatör çıkışına ilave koruma için CB eklenebilir.
• Aşırı Yük Koruması %150’ye kadar • Regülatör girişine veya çıkışına izolasyon transformatörü
• Voltaj İniş ve Çıkışlarında Hızlı Düzeltme veya voltaj değiştirici oto trafo eklenebilir.
• Kullanıcı Dostu LCD Ekran ve Mimik Diagram • Farklı IP koruma sınıfına sahip özel kabinler içinde, iç ya da
dış mekana uygun olarak üretilebilmektedir.
2
• Girişe veya çıkışa özel EMC filtre üniteleri eklenebilir.
1
1. Giriş Led
Normal Led • Giriş veya çıkışa yüksek voltaj veya yıldırım koruma üniteleri
INPUT NORMAL OUTPUT
Çıkış Led eklenebilir.
2. Alarm/Uyarı Led
3 • Opsiyonel Kuru Kontak.
3. LCD Ekran
4. Menü Tuşları
5. On/Off Butonu
4 5
• Gelişmiş Alarm Menüsü
• Manuel Bypass
• Otomatik Başlama
• Toz, Nem, Titreşimden Etkilenmeyen, Endüstriyel
Ortamlara Uygun, Hareketli Parça içermeyen Yapısıyla
Bakım ve Ayar gerektirmez
• Kaliteli Malzeme ile Kompakt Yapıda Üretim
• Minimum Arıza Riski
• CE Sertifikalı

MİKROİŞLEMCİ KONTROLLÜ
TRİSTÖR TEKNOLOJİSİ
MST Serisi Statik Voltaj Regülatörü şebekeden aldığı
elektrik enerjisini çıkışa aktarır ve çıkış gerilim
GİRİŞ ÇIKIŞ
büyüklüğünü sürekli izler. Eğer çıkış geriliminde istenen FAZI GİRİŞ TRİSTÖR TRİSTÖR ÇIKIŞ FAZI
çıkış gerilim değerlerine göre bir bozulma var ise mikro ŞALTERİ KONTAKTÖRÜ MANUEL GEÇİŞ
ANAHTARI
denetleyici kontrol ünitesi hemen transformatörün
giriş-çıkış sargılarından uygun olanları seçer ve yarı REGÜLATÖR
iletken güç anahtarları (tristörler) ile bu sargıların TRANSFORMATÖRÜ
uçlarını regülatörün giriş ve çıkışına bağlayarak çıkış
geriliminin uygun değerler içinde kalmasını sağlar. GİRİŞ ÇIKIŞ
NÖTR
NÖTR
Böylelikle Statik Voltaj Regülatörü, şebekeden aldığı BY-PASS MOD
NORMAL MOD
elektrik enerjisi ile oluşturduğu uygun ilave enerjinin
gerilim büyüklüğünü, şebekenin gerilim büyüklüğüne Statik Voltaj Regülatörü Tek Hat Çizim
ekleyerek (veya çıkartarak) çıkışta istenen değerler
arasında bir gerilim büyüklüğü elde eder.
