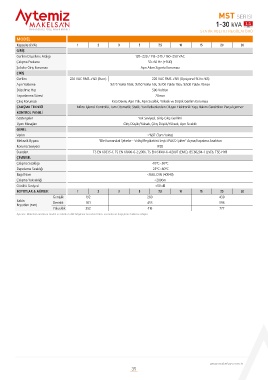

Page 35 - makelsan-ups-katalog.pdf

MST SERİSİ
1-30 kVA 1:1
Kesi n tisiz Güç Kaynaklar ı FAZ
STATİK VOLTAJ REGÜLATÖRÜ
MODEL
Kapasite (kVA) 1 2 3 5 7,5 10 15 20 30
GİRİŞ
Gerilim Düzeltme Aralığı 120~230 / 145~245 / 160~250 VAC
Çalışma Frekansı 50~60 Hz (±%10)
Şebeke Giriş Koruması Aşırı Akım Sigorta Koruması
ÇIKIŞ
Gerilim 220 VAC RMS ±%3 (Stan.) 220 VAC RMS ±%5 (Opsiyonel %1 to %5)
Aşırı Yükleme %125 Yükte 10dk, %150 Yükte 1dk, %200 Yükte 10sn, %500 Yükte 20msn
Düzeltme Hızı 500 Volt/sn
Toparlanma Süresi 20msn
Çıkış Koruması Kısa Devre, Aşırı Yük, Aşırı Sıcaklık, Yüksek ve Düşük Gerilim Koruması
ÇALIŞMA TEKNİĞİ Mikro İşlemci Kontrollü, Tam Otomatik, Statik, Yarı İletkenlerden Oluşan Elektronik Yapı, Bakım Gerektiren Parça İçermez
KONTROL PANELİ
Göstergeler Yük Seviyesi, Giriş-Çıkış Gerilimi
Uyarı Mesajları Giriş Düşük/Yüksek, Çıkış Düşük/Yüksek, Aşırı Sıcaklık
GENEL
Verim >%97 (Tam Yükte)
Mekanik Bypass “Elle Kumandalı Şebeke - Voltaj Regülatörü Seçici PAKO Şalter” Açma/Kapatma Anahtarı
Koruma Seviyesi IP20
Standart TS EN 60335-1, TS EN 61000-6-2:2006, TS EN 61000-6-4:2007 (EMC), IEC60204-1 (LVD), TSE-HYB
ÇEVRESEL
Çalışma Sıcaklığı -10ºC~50ºC
Depolama Sıcaklığı -25ºC~60ºC
Bağıl Nem <%90, DIN (40040)
Çalışma Yüksekliği <2000m
Gürültü Seviyesi <50 dB
BOYUTLAR & AĞIRLIK 1 2 3 5 7,5 10 15 20 30
Genişlik 192 260 430
Kabin Derinlik 361 453 596
Boyutları (mm)
Yükseklik 352 416 777
Aytemiz-Makelsan ürünlerin model ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.

www.makelsan.com.tr
35
