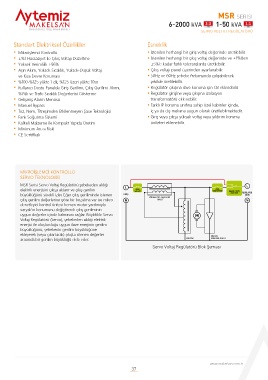

Page 37 - makelsan-ups-katalog.pdf

MSR SERİSİ
6-2000 kVA 3:3 1:1
FAZ 1-50 kVA
Kesi n tisiz Güç Kaynaklar ı FAZ
SERVO VOLTAJ REGÜLATÖRÜ

Standart Elektriksel Özellikler Esneklik
• Mikroişlemci Kontrollü • İstenilen herhangi bir giriş voltaj değerinde üretilebilir.
• ±%1 Hassasiyet ile Çıkış Voltajı Düzeltme • İstenilen herhangi bir çıkış voltaj değerinde ve ±1%’den
• Yüksek Verimlilik >96% ±5%’e kadar farklı toleranslarda üretilebilir.
• Aşırı Akım, Yüksek Sıcaklık, Yüksek-Düşük Voltaj • Çıkış voltajı panel üzerinden ayarlanabilir.
ve Kısa Devre Koruması • 50Hz ve 60Hz şebeke frekansında çalışabilecek
• %100-%125 yükte 1 dk, %125 üzeri yükte 10sn şekilde üretilebillir.
• Kullanıcı Dostu Panelde Giriş Gerilimi, Çıkış Gerilimi-Akımı, • Regülatör çıkışına ilave koruma için CB eklenebilir.
%Yük ve Trafo Sıcaklık Değerlerini Gösterme • Regülatör girişine veya çıkışına izolasyon
• Gelişmiş Alarm Menüsü transformatörü eklenebilir.
• Manuel Bypass • Farklı IP koruma sınıfına sahip özel kabinler içinde,
• Toz, Nem, Titreşimden Etkilenmeyen Şase Teknolojisi iç ya da dış mekana uygun olarak üretilebilmektedir.
• Fanlı Soğutma Sistemi • Giriş veya çıkışa yüksek voltaj veya yıldırım koruma
• Kaliteli Malzeme ile Kompakt Yapıda Üretim üniteleri eklenebilir.
• Minimum Arıza Riski
• CE Sertifikalı

MİKROİŞLEMCİ KONTROLLÜ
SERVO TEKNOLOJİSİ
MSR Serisi Servo Voltaj Regülatörü şebekeden aldığı L L
ÇIKIŞ
GİRİŞ
elektrik enerjisini çıkışa aktarır ve çıkış gerilim ŞALTERİ KONTAKTÖRÜ MANUEL GEÇİŞ REGÜLATÖR
büyüklüğünü sürekli izler. Eğer çıkış geriliminde istenen GİRİŞ YÜKSELTİCİ - ALÇALTICI ANAHTARİ ÇIKIŞ
çıkış gerilim değerlerine göre bir bozulma var ise mikro N TRAFO N
denetleyici kontrol ünitesi hemen motor yardımıyla
varyak'ın konumunu değiştirerek çıkış geriliminin
uygun değerler içinde kalmasını sağlar. Böylelikle Servo M
Voltaj Regülatörü (Servo), şebekeden aldığı elektrik
enerjisi ile oluşturduğu uygun ilave enerjinin gerilim
büyüklüğünü, şebekenin gerilim büyüklüğüne
ekleyerek (veya çıkartarak) çıkışta istenen değerler MOTOR
arasında bir gerilim büyüklüğü elde eder. VARYAK KONTROL KARTI
Servo Voltaj Regülatörü Blok Şeması
